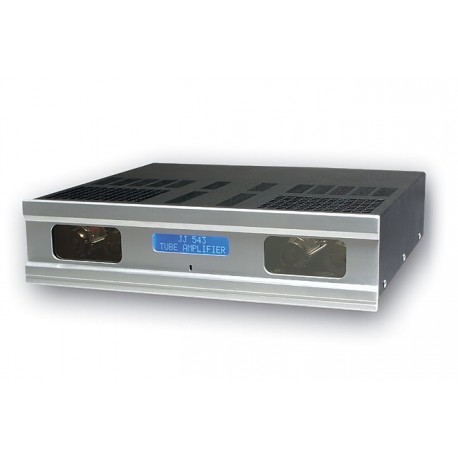

JJ543 geïntegreerde buizenversterker | JJ Electronic

€ 1.990,00

(€ 1.990,00 stuk)

De JJ543 is een geïntegreerde buizenversterker . In combinatie met kwalitatieve bronnen en kwalitatieve luidsprekers, is deze versterker bedoeld voor middelgrote luisterruimtes.

Aantal
In Stock

De werking van de versterker wordt verzorgd door een microprocessor. De gebruiker bedient de versterker via een afstandbediening en alle functies worden getoond op het display. Alle elektronische onderdelen gebruikt in de JJ543 komen van respectabele fabrikanten. De condensatoren in het signaal pad zijn speciaal ontworpen polypropylene types voor gebruik in audio toepassingen.

De JJ543 heeft vier lineaire ingangen. Ingangen 1, 2 en 3 hebben een gevoeligheid van 0,775V; ingang 4 heeft een gevoeligheid van 2V voor maximaal uitgangsvermogen. Ingang vier is bedoeld voor bronnen met een groter uithangvermogen zoals het geval is bij phono voorversterkers. Naast de luidsprekeruitgangen heeft de JJ543 ook drie RCA laag vermogen lijn uitgangen. De eerste uitgang is een stereo uitgang dewelke in volume regelbaar is. De tweede uitgang is eveneens stereo maar nite regelbaar en de derde uitgang is L + R som (mono) voor gebruik bij een actieve subwoofer. Het volume wordt geregeld door een speciaal circuit (een matrix van weerstanden gecontroleerd door een microprocessor). Het niveau wordt getoond op het display.

De versterker buizen werken in klasse AB. De ruststroom wordt geregeld via een negatieve bias spanning (fixed bias). De uitgangstransformator is een zeer hoogwaardig C-kern ontwerp.

JJ543

Datasheet

Afmetingen (BxHxD)
446 x 108 x 430 mm
Kleur
aluminium front and black commit cover
Gewicht
23 kg
Afstandsbediening
Ja
Ingang gevoeligheid
line 1 - 3: 0,775V/35W and line 4: 2V/35W
Ingang impedantie
15 kOhm
Uitgang impedantie
speaker output 4 - 8 ohm
Ingangen
4 x line RCA (unbalanced)
Uitgangen
output 1: stereo RCA volume controlled ;
output 2: stereo RCA fixed volume ;
output 3: L + R sum (mono) for subwoofer
Vermogen
2 x 35W at 4-8ohm
Harmonische vervorming
0,1% at 1W and 1% at 30W
Signaal-Ruis verhouding
85dB (20Hz - 20kHz)
Buizen
6L6GC x 4 ; ECC81 x 4
Bias
fixed
